Tu veux fabriquer toi-même un support incliné pour ton ampli guitare ? Avant de sortir la scie et les vis, je te montre comment utiliser Sketchup, un outil de modélisation 3D gratuit, pour planifier ton projet de A à Z. Idéal pour éviter les erreurs de coupe et tester tes idées avant de gaspiller du bois.
🖥️ Qu’est-ce que Sketchup, et pourquoi l’utiliser en lutherie DIY ?
Sketchup est un logiciel gratuit de modélisation 3D accessible en ligne, parfait pour visualiser des projets de bricolage, même sans être designer pro.

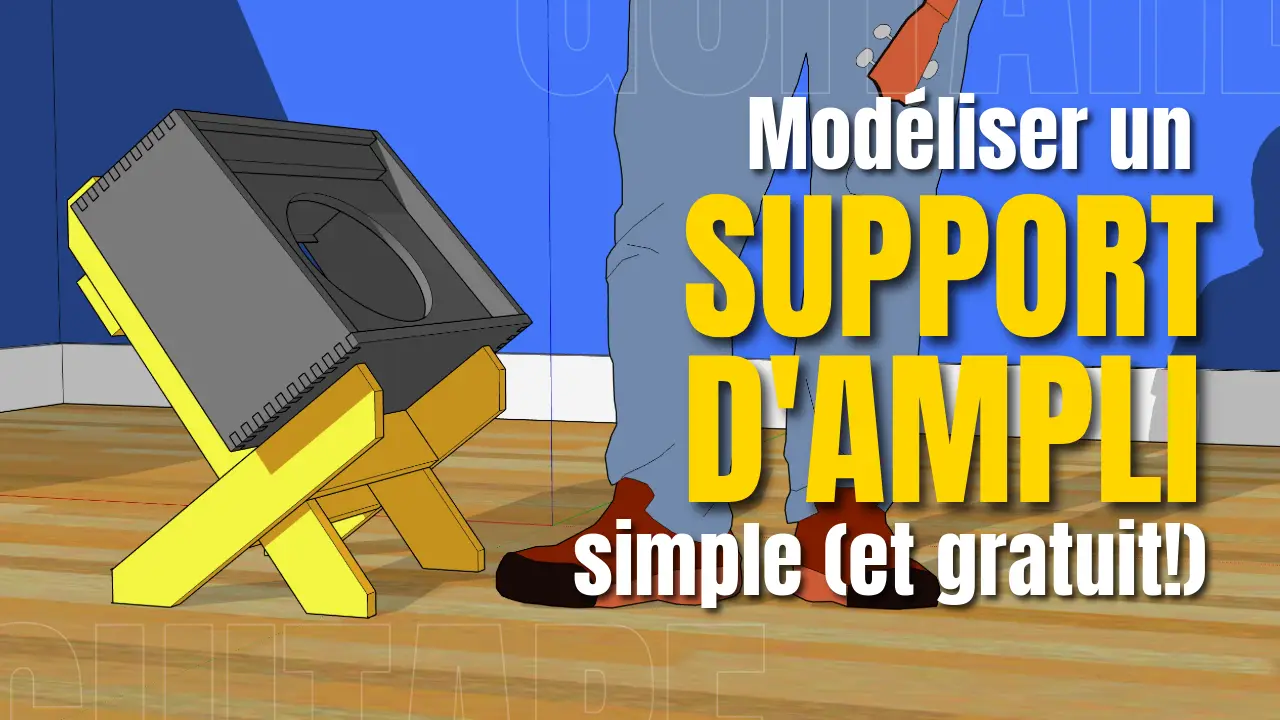

Dans cette vidéo, je t’explique comment créer une modélisation complète d’un support d’ampli en bois :
- Élever l’ampli du sol
- L’incliner vers toi pour une meilleure projection
- Travailler avec les vraies dimensions de ton matos
🖱️ Premiers pas avec Sketchup Free
Créer un compte et démarrer
Rends-toi sur la version gratuite de Sketchup. Pas besoin d’installer quoi que ce soit, tout fonctionne dans ton navigateur. Une fois ton compte créé, clique sur “Commencer à modéliser”.
Choisir les bonnes unités
Quand tu démarres un nouveau projet :
- Choisis entre pouces, pieds, mm ou cm
- Moi je travaille en pouces parce que je suis un vieux de la vieille du Canada!
🐭 Naviguer dans l’espace 3D
Tu vas te déplacer beaucoup dans Sketchup, donc une souris à trois boutons est quasi indispensable.
- Zoom : roule la molette
- Rotation de la vue : clique sur la molette et bouge la souris
- Déplacement latéral : Shift + molette cliquée
Prends un moment pour t’y habituer. C’est le nerf de la guerre pour travailler à l’aise.
📦 Importer un modèle réaliste de ton ampli
Utiliser un modèle existant
Plutôt que de modéliser ton ampli à la main, va dans le 3D Warehouse intégré à Sketchup. Tu peux y chercher un modèle d’ampli similaire et le redimensionner.
Mise à l’échelle
Même si le modèle importé est petit, on peut facilement l’agrandir :
- Utilise l’outil règle pour créer des guides
- Puis l’outil de mise à l’échelle pour adapter les dimensions précises : largeur, hauteur, profondeur
- Exemple : mon ampli fait 18″ x 15,5″ x 9,5″ → j’ajuste modèle à ces dimensions
🪚 Modéliser les planches du support
Créer une planche type
Utilise l’outil rectangle, puis extrude avec “Push/Pull (P)” :
- Largeur : 3,5″
- Épaisseur : 0,75″
- Longueur : ~48″ pour tester
Transforme chaque planche en composant (pas juste un groupe), comme ça toutes les copies seront liées. Tu modifies une, ça change toutes les autres ✨
📐 Positionnement et duplication des pièces
Positionner les pièces avec précision
Avec l’outil de déplacement (M) :
- Utilise Ctrl pour copier
- Barre les axes avec les flèches directionnelles
- Snappe sur les arêtes pour être ultra précis
Créer une structure en croix
Le but : deux planches latérales + une traverse horizontale. Tu peux :
- Copier la première planche
- Ajouter une traverse en forme de “T” pour soutenir l’ampli
📏 Inclinaison et découpe précise
Incliner l’ensemble
Une fois ton support assemblé, groupe les éléments et fais une rotation pour tester différents angles d’inclinaison. Tu peux ensuite ajuster les longueurs des pieds pour que tout repose parfaitement au sol.
Découper les pieds à l’angle parfait
- Positionne l’ensemble incliné
- Utilise l’outil crayon pour tracer la jonction sol/planche
- Utilise “Push/Pull” pour enlever la partie qui dépasse
Résultat : des pieds coupés à l’angle exact ✂️
🪵 Ajouter des renforts
Pour empêcher le support de se tordre :
- Ajoute des traverses entre les deux montants verticaux
- Une en bas (anti-ouverture)
- Une en diagonale si nécessaire
🎨 Finitions et textures
Tu peux même t’amuser à :
- Appliquer une texture bois sur les faces
- Ajouter un plancher virtuel pour tester le rendu
- Activer les ombres pour juger de la position et de l’effet visuel
📋 Liste des pièces à découper
Utilise les copies de composants pour te faire une liste visuelle des morceaux à couper. Exemple :
- 2x planches latérales 3.5″ x 0.75″ x [longueur calculée]
- 2x traverses
- 1x pièce de soutien arrière
- etc.
Tu peux même biseauter les coins pour un look plus raffiné (facultatif, mais cool 😎)
📥 Téléchargement et ressources
Je vais mettre le fichier Sketchup résultant ici. Comme ça, tu peux t’en inspirer ou le modifier pour ton propre projet.
🎸 En résumé Grâce à Sketchup Free, tu peux :
- Modéliser tes idées avant de couper quoi que ce soit
- Travailler avec les vraies dimensions de ton matos
- Gagner du temps (et éviter de gaspiller du bois)
- Créer un plan clair pour construire un support efficace et stylé
